Name: LT-SK 4척 파이프 레이저 컷팅기
Brand: 용태 레이저

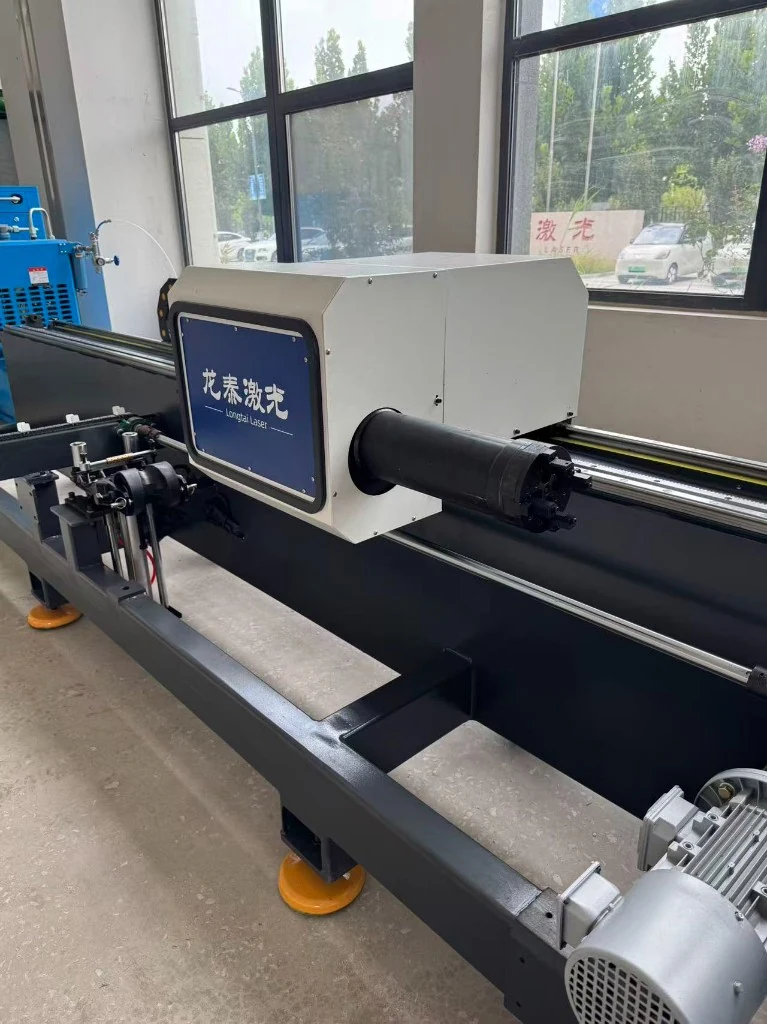

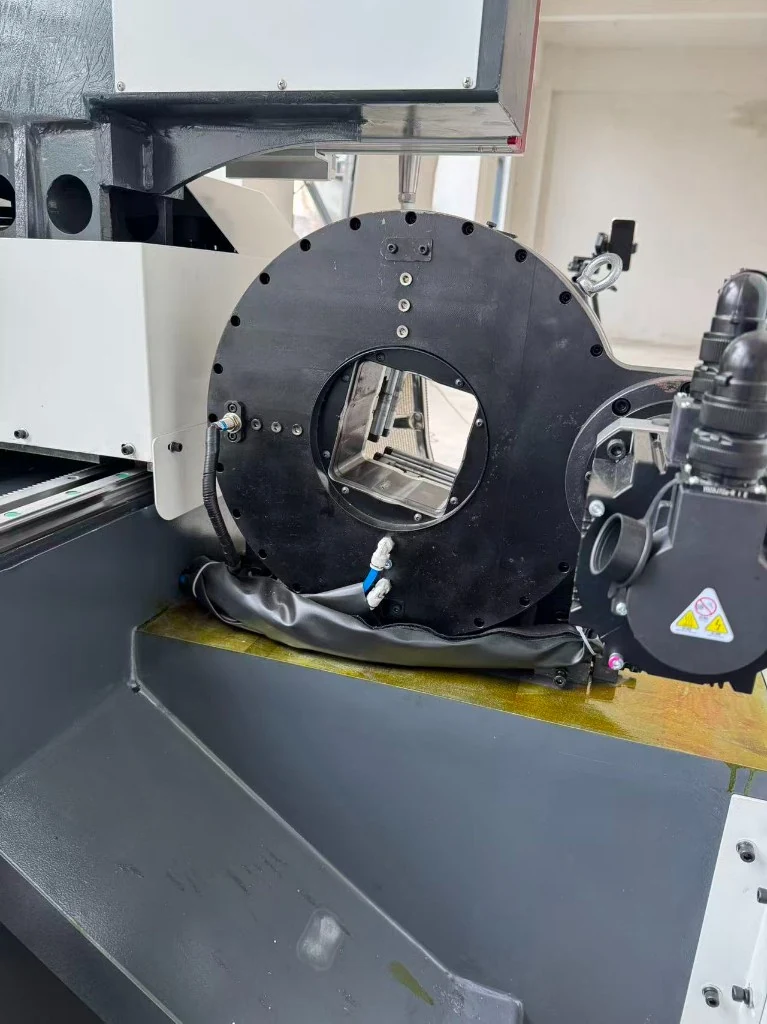

LT-GJ 경제형 파이프 레이저 컷팅기

모델 LT-GJ 1500W–6000W Ø10–Ø225mm 경제형

경제형 파이프 레이저 컷팅기입니다. 사각·원형 파이프 Ø10–Ø225mm 구간에 대응하며, 고정밀 레이저 절단으로 중소 제조 현장에 적합합니다.

모델LT-GJ
제품 유형경제형 파이프 레이저 컷팅기
레이저 출력1500W – 6000W
파이프 절단 범위사각/원형 파이프 Ø10 – Ø225mm
가속도0.8G
위치 정밀도±0.05mm
반복 위치 정밀도±0.03mm
절개 폭0.10 – 0.20mm
절단 속도30m/min
위치 지정 속도120m/min

설비 장점

높은 정밀도의 레이저 절단 기술을 적용하여 위치 정밀도 ±0.05mm, 반복 위치 정밀도 ±0.03mm를 실현합니다.
0.10 – 0.20mm의 미세한 절개 폭으로 절단 손실을 줄이고 정밀한 가공 품질을 제공합니다.
절단면이 매끄럽고 버 발생이 적으며, 표면 거칠기 Ra6.5 이하의 우수한 절단 품질을 구현합니다.
최대 30m/min 절단 속도와 120m/min 위치 이동 속도로 생산 효율을 향상시킵니다.
비접촉 레이저 절단 방식으로 열변형을 최소화하고 후가공 공정을 줄일 수 있습니다.

GH-120 전행정 레이저 관절단기

모델 GH-120 전행정 1500W–6000W 2.0G

전행정 레이저 관절단기입니다. 모듈식 설계와 규격화 베드 가공으로 안정성과 정밀도를 확보하며, 반자동·전자동 로딩을 선택할 수 있습니다.

모델GH-120
제품 유형전행정 레이저 관절단기
레이저 출력1500W – 6000W
파이프 절단 범위직경 Ø10 – Ø120mm (옵션) / 길이 6500mm
가속도2.0G
위치 정밀도±0.05mm

설비 장점

모듈식 설계를 적용하여 기능 부품을 최적화하고 장비 안정성과 유지보수 효율을 향상시킵니다.
규격화된 베드 부품을 용접 후 어닐링 열처리하고 초대형 갠트리 가공센터에서 일체 가공하여 높은 정밀도를 보장합니다.
전척 오버랩 절단 기능으로 보조 클로를 이용한 역방향 절단이 가능하며 재료 활용률을 높입니다.
반자동 및 전자동 로딩 구조를 선택할 수 있어 다양한 파이프 생산 환경에 대응합니다.

GH120A 전자동 레이저 파이프 컷팅기

전자동 1000W–3000W GH120A 1.5G

전자동 레이저 파이프 절단기입니다. 정밀 척 구조와 전면 척 이동으로 잔재를 줄이고, 반자동·전자동 공급 랙을 적용할 수 있습니다.

모델GH120A
제품 유형전자동 레이저 파이프 절단기
레이저 출력1000W – 3000W
원형관(Ø90)Ø10 – Ø90mm
사각관(90×90)10×10 – 90×90mm
원형관(Ø120)Ø10 – Ø120mm
사각관(120×120)10×10 – 120×120mm
가속도1.5G
위치 정밀도±0.05mm

설비 장점

정밀 척(chuck) 구조 설계로 파이프 고정 안정성과 절단 정밀도를 향상시킵니다.
전면 척 이동 구조를 적용하여 잔재 발생을 줄이고 원자재 활용률을 높입니다.
오픈 프레임 구조와 일체형 가공 베드 설계로 높은 강성과 안정적인 운전을 제공합니다.
고효율 스테인리스 냉각 펌프 적용으로 장시간 연속 작업에서도 안정적인 냉각 성능을 유지합니다.
반자동 및 전자동 공급 랙 적용이 가능합니다.

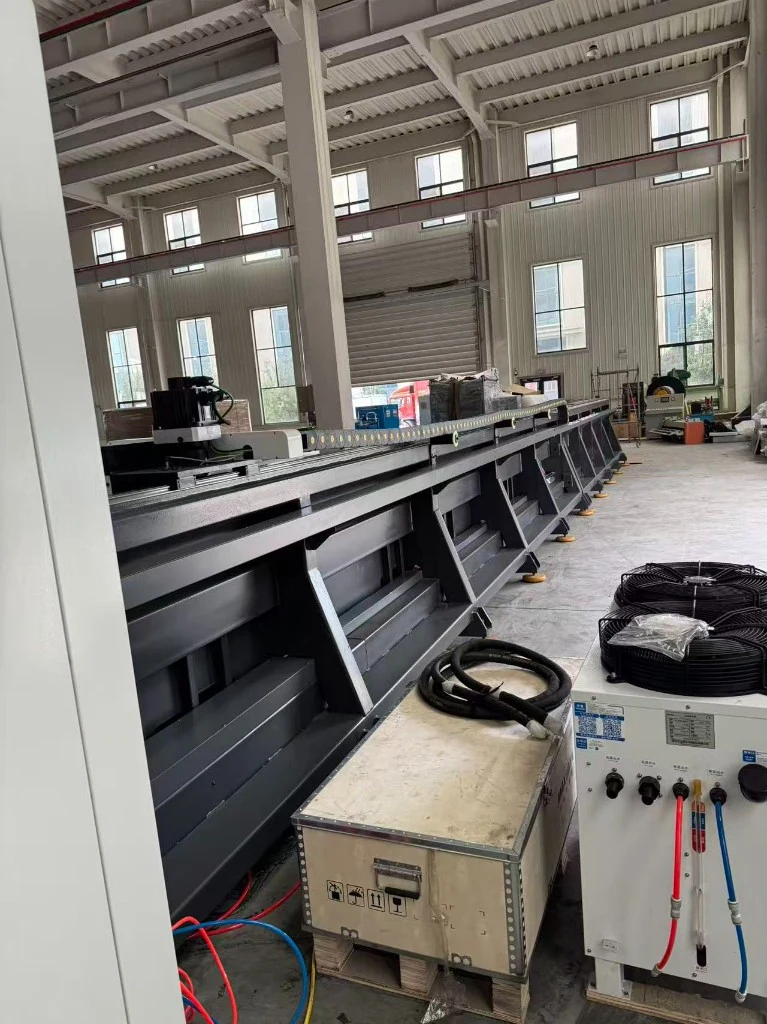

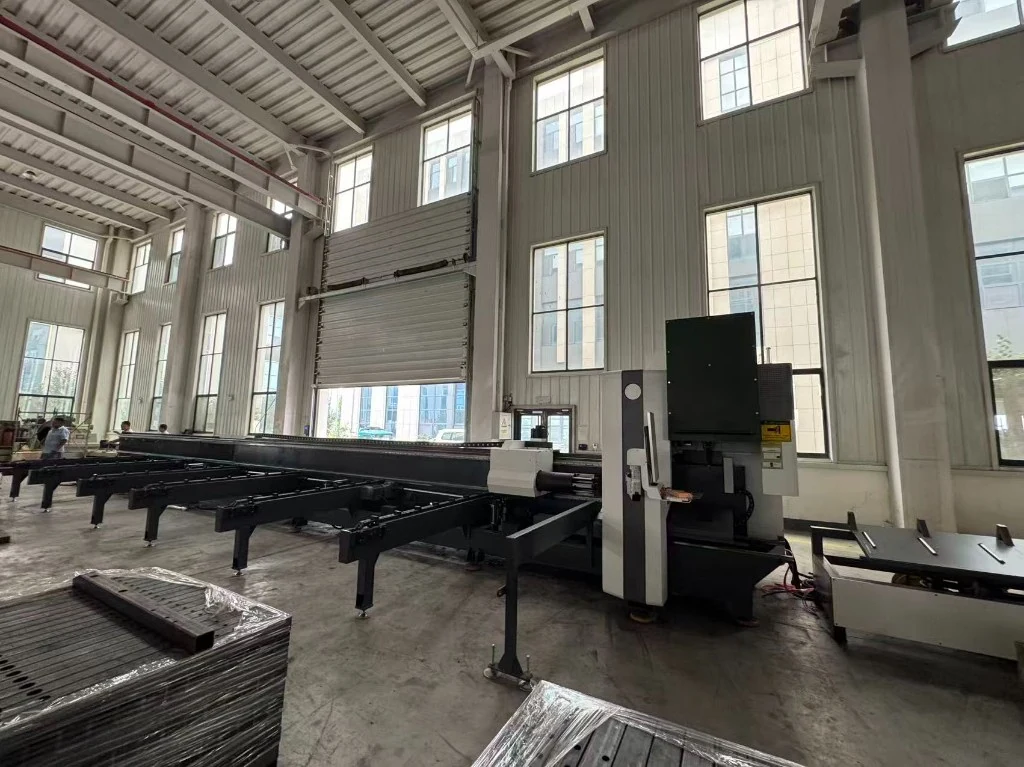

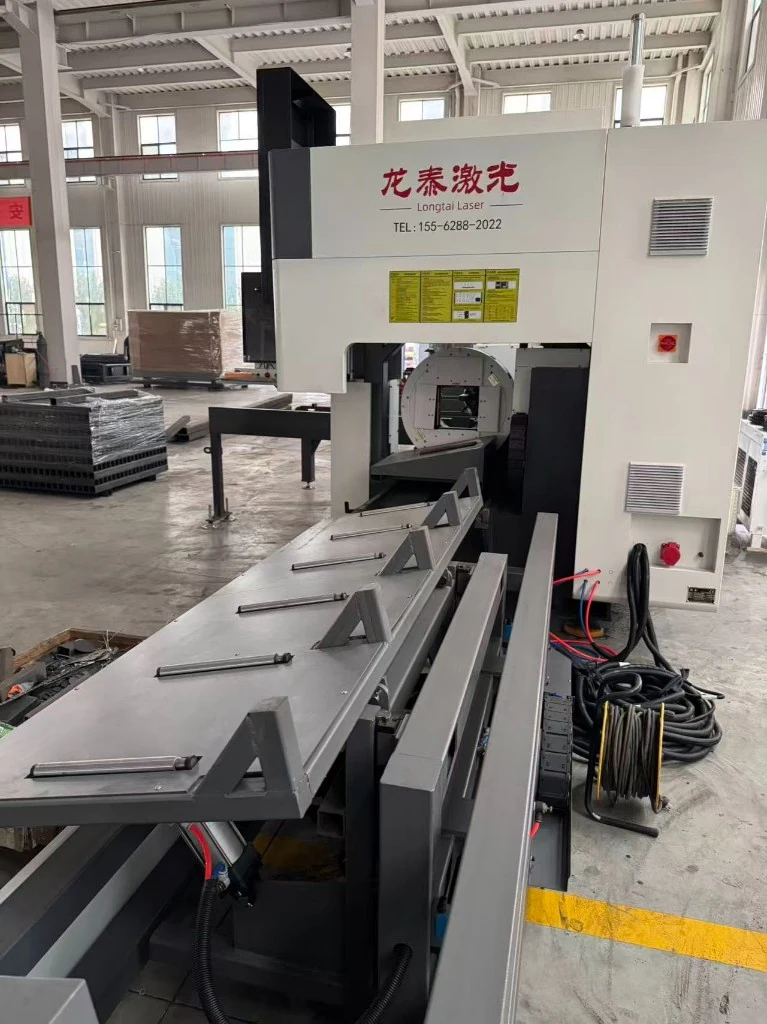

LT-G160 반자동 레이저 파이프 절단기

반자동 90° 사이드 마운트 1000W–3000W 1.2G

반자동 레이저 파이프 절단기입니다. 90° 사이드 마운트 구조로 원자재 투입과 작업 접근성이 우수하며, 다양한 금속 파이프 절단에 적합합니다.

모델LT-G160
제품 유형반자동 레이저 파이프 절단기
레이저 출력1000W – 3000W
원형관Ø15 – Ø150mm
사각관15×15 – 158×158mm
가속도1.2G
위치 정밀도±0.05mm

설비 장점

90° 사이드 마운트 구조 적용으로 원자재 투입과 작업 접근성이 우수합니다.
전면 척 이동 구조로 잔재 발생을 최소화하고 재료 활용 효율을 높입니다.
오픈 프레임 구조와 일체형 베드 가공으로 높은 정밀도와 장비 강성을 확보했습니다.
고유량·저소음 스테인리스 냉각 시스템으로 장시간 작업에서도 안정적인 성능을 유지합니다.
원형관, 사각관, 타원형관 등 다양한 금속 파이프 절단에 적합합니다.

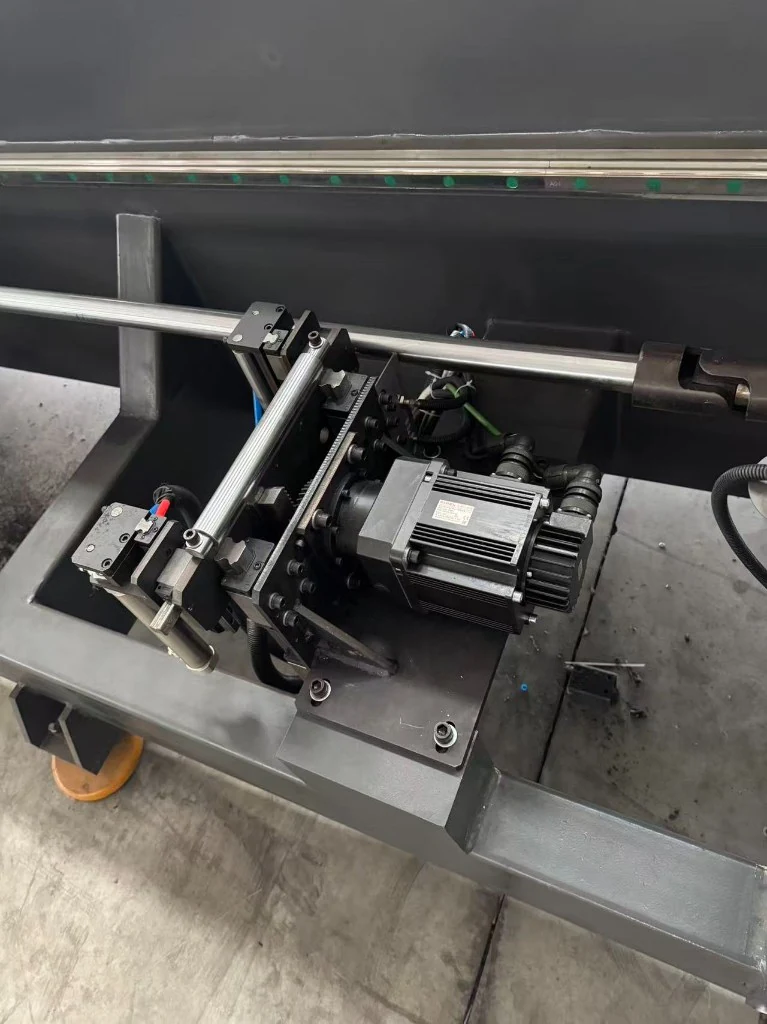

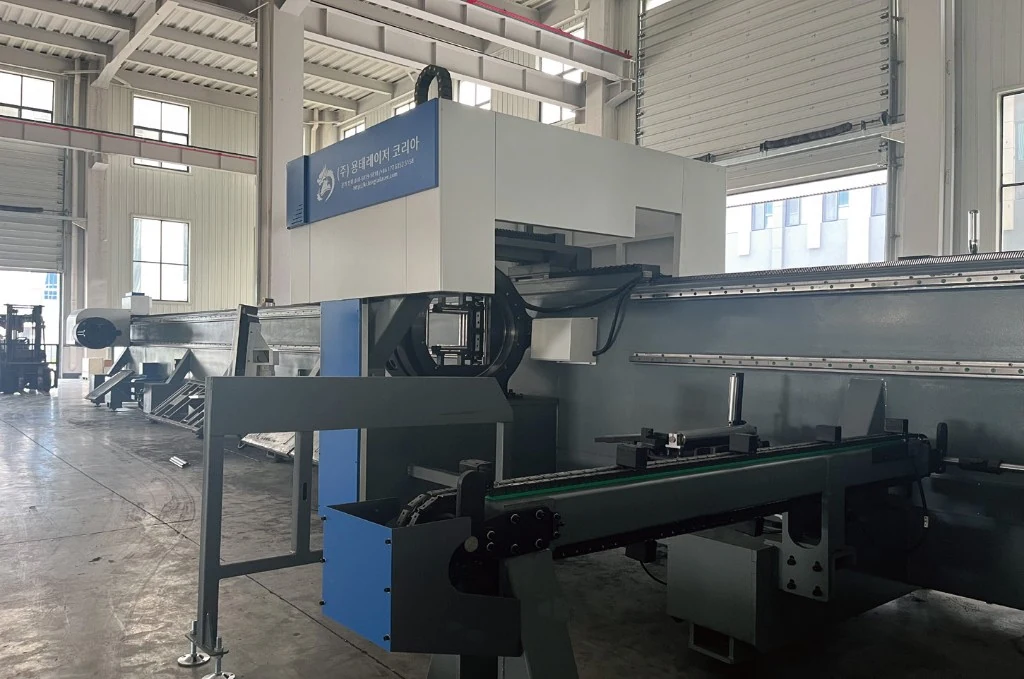

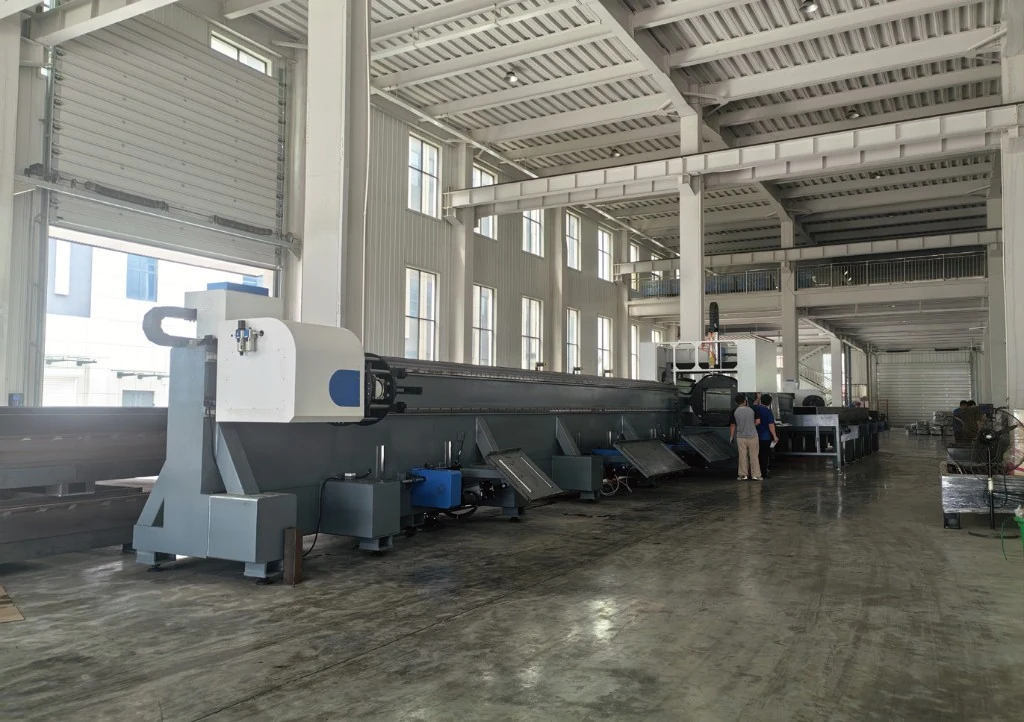

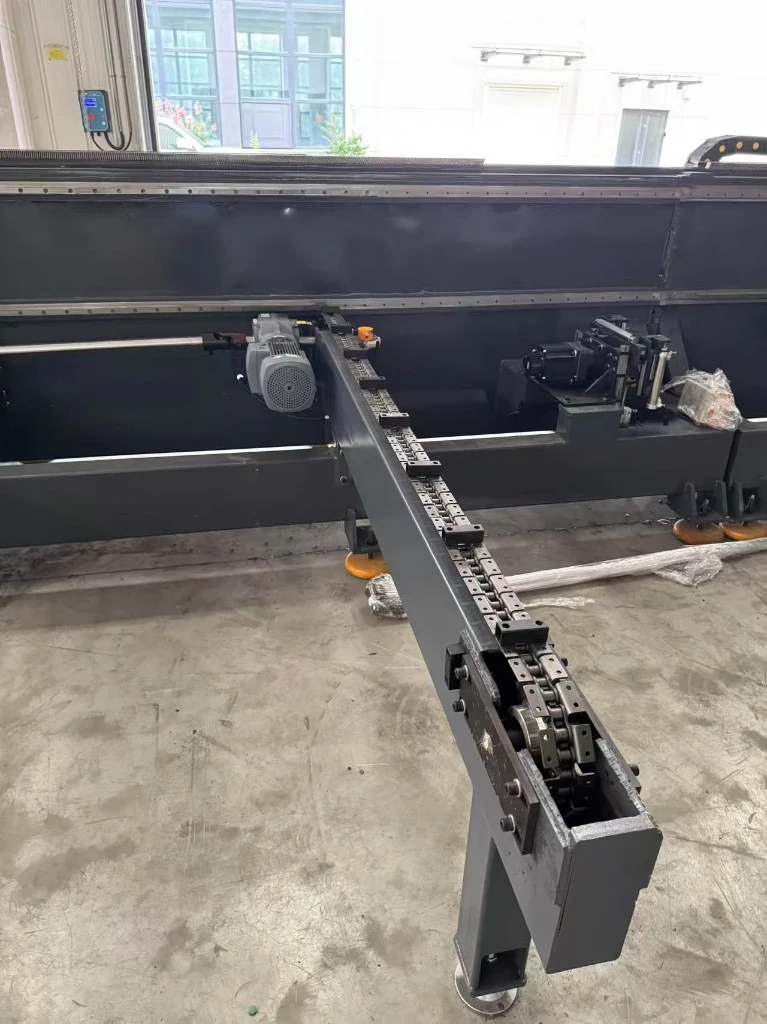

LT-SK 4척 파이프 레이저 컷팅기

4척 3000W–30000W Φ10–Φ500mm 공압 클램핑

4척 파이프 레이저 컷팅기입니다. 4척 공압 클램핑과 전면 척 이동으로 대구경 파이프를 안정적으로 고정·절단하며, 원형관 Φ10–Φ500mm, 사각관 10–550mm, 레이저 출력 3000W–30000W를 지원합니다.

모델LT-SK
제품명4척 파이프 레이저 컷팅기
레이저 출력3000W – 30000W
원형관Φ10 – Φ500mm
사각관변 길이 10 – 550mm
절단 두께0.5 – 8mm
위치 정밀도±0.05mm
척 구조4척 공압 클램핑

설비 장점

전문 소프트웨어 적용으로 다양한 그래픽과 텍스트를 빠르고 간편하게 처리할 수 있습니다.
작은 초점 스팟과 정밀한 레이저 절단 기술로 매끄러운 절단면을 구현하며, 변형을 최소화합니다.
높은 절단 정밀도와 깨끗한 절단면으로 버 발생을 줄이고 소재 손실을 최소화합니다.
4척 공압 클램핑 구조를 적용하여 파이프를 안정적으로 고정하고 고정밀 절단이 가능합니다.
전면 척 이동 구조로 잔재 발생을 줄이고 소재 활용률을 향상시킵니다.

레이저 파이프 절단기 제품 라인업

레이저 파이프 절단기 제품군

LT-GJ 경제형 파이프 레이저 컷팅기

GH-120 전행정 레이저 관절단기

GH120A 전자동 레이저 파이프 컷팅기

LT-G160 반자동 레이저 파이프 절단기

LT-SK 4척 파이프 레이저 컷팅기

LT-GJ 경제형 파이프 레이저 컷팅기

설비 장점

GH-120 전행정 레이저 관절단기

설비 장점

GH120A 전자동 레이저 파이프 컷팅기

설비 장점

LT-G160 반자동 레이저 파이프 절단기

설비 장점

LT-SK 4척 파이프 레이저 컷팅기

설비 장점

어떤 모델이 적합할까요?

제품 영상

지금 무료 견적을 받아보세요

견적 요청

항목	LT-GJ	GH-120	GH120A	LT-G160	LT-SK
제품 유형	경제형 파이프 레이저 컷팅기	전행정 레이저 관절단기	전자동 레이저 파이프 절단기	반자동 레이저 파이프 절단기	4척 파이프 레이저 컷팅기
관경 범위	사각/원형 Ø10–Ø225mm	Ø10–Ø120mm (옵션) / 6500mm	Ø10–90 / Ø10–120mm	원 Ø15–Ø150 / 각 15–158	원 Φ10–Φ500 / 각 10–550
레이저 출력	1500W–6000W	1500W–6000W	1000W–3000W	1000W–3000W	3000W–30000W
가속도	0.8G	2.0G	1.5G	1.2G	—
위치 정밀도	±0.05mm (반복 ±0.03)	±0.05mm	±0.05mm	±0.05mm	±0.05mm
기타	절단 30m/min · 위치 120m/min	전행정 · 반/전자동 로딩	전면 척 이동 · 공급 랙	90° 사이드 마운트	4척 공압 · 전면 척 이동
